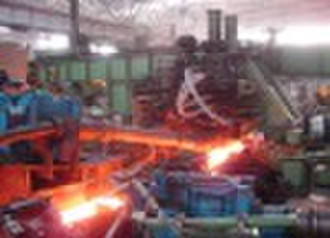

3.2 Perforating machine

Item Unit Mill size 50 76 90 100 120 133 OD of pipe billet mm 50—60 60—75 75—100 70—110 80—120 100—130 Length of pipe billet mm 600—1000 600—1400 700—2600 800—2000 900—1800 900—1500 OD of pierced billet mm 50—60 60—75 75—105 75—115 80—125 100—133 Length of pierced billet mm 1500—3000 1500—4500 <6000 <5000 <5000 <5000 Diameter of roller mm 340/300 500/450 600/530 550/500 600/550 650/550 Rpm of roller r/m 120 107 121 135 84 79 Route of pusher machine mm 600 1300 2100 2100 2100 1700 Route of mandril car mm 4000 6300 7600 5900 6400 6200 Speed of mandril car m/s 1.6 2.2 2.6 2.6 2.2 1.061 type JR137-6 JRQ-1410-6 JR800-20/1730 JR215/39-20 YR1600-16/2150 YR2000-12/1730 Main motor power kw 280 520 800 1000 1600 2000 rpm r/min 980 985 293 296 369 495 Dimension of machine m 16×3.33×2 23.4×4.4×2.16 30×3.35×2.85 26×4.4×3.5 30×3.35×2.85 25.82×4.56×3.147 Weight of machine t 22.2 34 65 91.3 116.7 138.465
